Vanne à guilliotine

Gimat a récemment introduit une gamme de vannes à guillotine à incorporer dans ses installations ou à vendre séparément, qui sont conformes à la directive ATEX 2014/34/UE et au MOCA (Matériaux et objets destinés à entrer en contact avec des denrées alimentaires) 1935/2004.

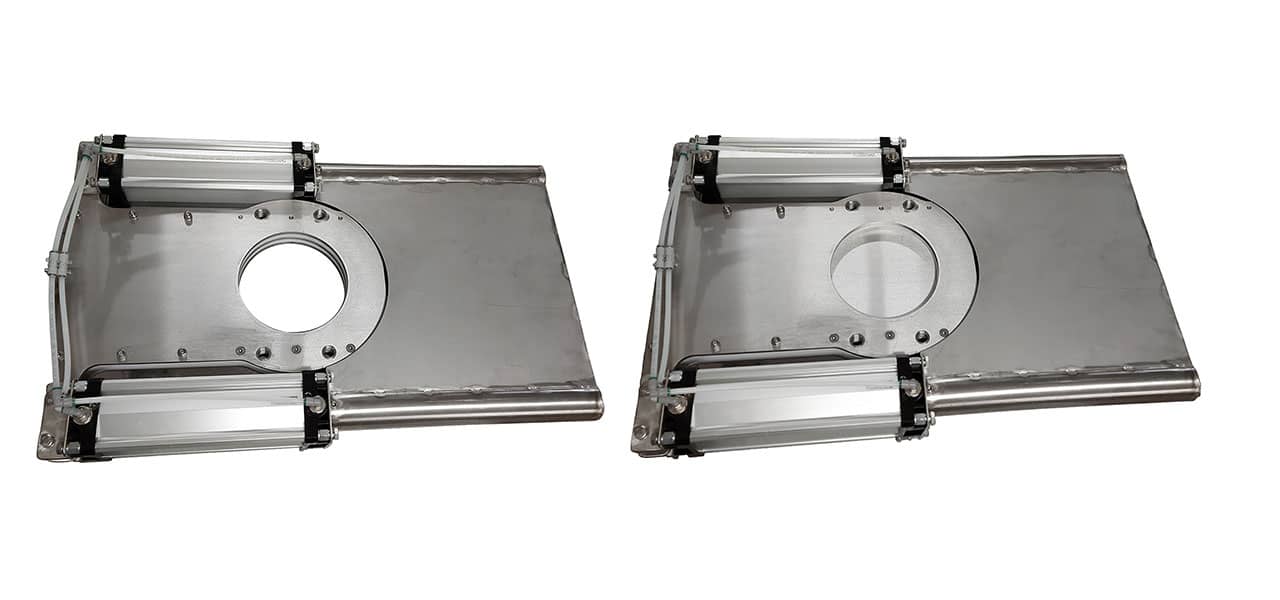

Les vannes guillotine à pelle traversante GIMAT sont conçues pour réguler le flux de matériaux solides en vrac, comme les grains, les poudres, ou les granulés. Elles sont positionnées au fond des conteneurs de stockage ou des mélangeurs de poudres. Avec un kit supplémentaire qui permet de régler le degré d’ouverture de la lame, elles peuvent également servir de doseur grossier pour les produits tombant verticalement.

Caractéristiques à prendre en compte lors de la définition de la conception:

  • Pression de fonctionnement: Pression ambiante +/- 0,3 bar – Non certifiée selon la directive 2014/68/ue.
  • Température de fonctionnement : -10° à +60° C.
  • Produit intercepté: solides en poudre, granulés et flocons. Pas de FLUIDES.

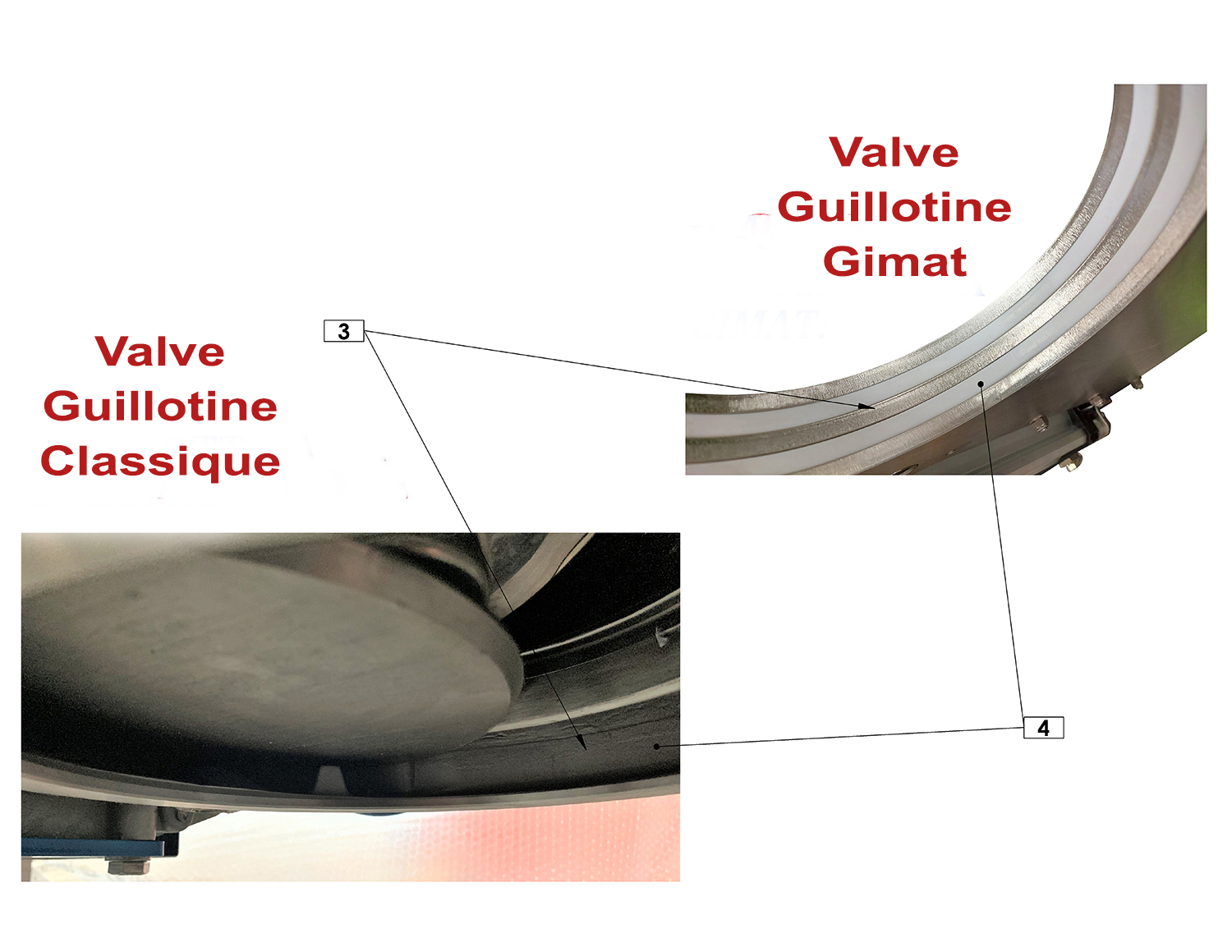

Vanne à guillotine Gimat vs vanne à guillotine classique

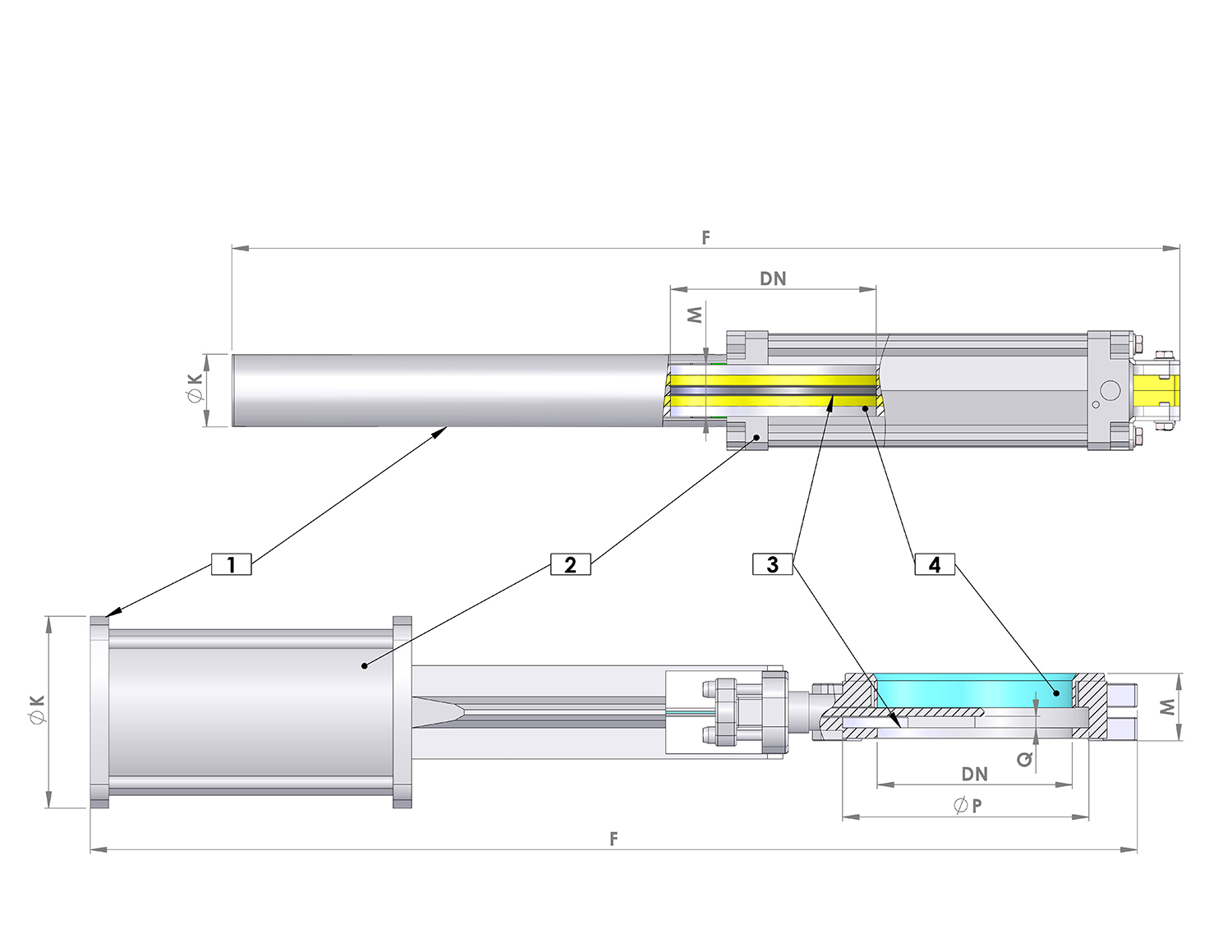

MODÉLE(1) ENCOMBREMENT(2) ÉQUILIBRAGE
(3) FACILITÉ DE NETTOYAGE(4) FINITION DES SURFACES
VANNE À GUILLOTINE
GIMAT


ENCOMBREMENT LIMITÉ EN HAUTEUR ET EN LONGUEUR. ENCOMBREMENT SUPÉRIEUR EN LONGUEUR. PLUS COMPACTE ET PLUS LÉGÈRE, POUR UNE INSTALLATION ET UN ENTRETIEN PLUS FACILESBIEN ÉQUILIBRÉE AVEC LES DEUX PISTONS LATÉRAUXÉTANT DONNÉ QUE LA LAME SE TROUVE TOUJOURS À L’INTÉRIEUR DU GUIDE, IL N’Y A PAS DE ZONES D’ACCUMULATION DE MATÉRIAUMATÉRIAU EN CONTACT AVEC LE PRODUIT EN ACIER INOXYDABLE AISI 304/316 AVEC FINITION SATINÉE. PIÈCES EN PLASTIQUE RÉPONDANT AU CONTACT AVEC LES ALIMENTS. USINÉES PAR CNC (commande numérique par ordinateur)
VANNE À GUILLOTINE
CLASSIQUE

ENCOMBREMENT CONSIDÉRABLE EN LONGUEUR. PLUS COMPACTE EN LARGEURTRÈS DÉSÉQUILIBRÉE.
IL EST SOUVENT NÉCESSAIRE DE SOUTENIR LE PISTON AVEC UN SUPPORT NON FOURNI PAR LE FABRICANT DE LA VANNE

PENDANT LA PHASE D’OUVERTURE, LE MATÉRIAU A TENDANCE À S’ACCUMULER DANS LA GORGE À L’INTÉRIEUR DU CORPS DE FUSION DE LA VANNE

EN PARTIE USINÉE À LA MACHINE (CNC – commande numérique par ordinateur), EN PARTIE FUSION LAISSÉE BRUTE
Télécharger le catalogue des vannes
